Kontext-Menü aller Objekte im Board

CIRCLE	Ein paar Konstruktions-Funktionen mit und für Circle (Kreis). Circle ein reines Zeichenelement und kann nicht an einem Signal angebunden werden. Soll eine Kreisfläche an ein elektrisches Signal angebunden sein, dann muss daraus ein Kreis erzeugt werden, der aus 2 ARCs mit 180 Grad besteht. Anschließend kann dieser "Kreis" mit Name einem Signal* zugewiesen werden.
DIMENSION	Ein paar zusätzliche Funktionen für die Dimension (Bemaßung).
FRAME	Für Zeichnungsrahmen, hier sind alle Möglichkeiten schon integriert.

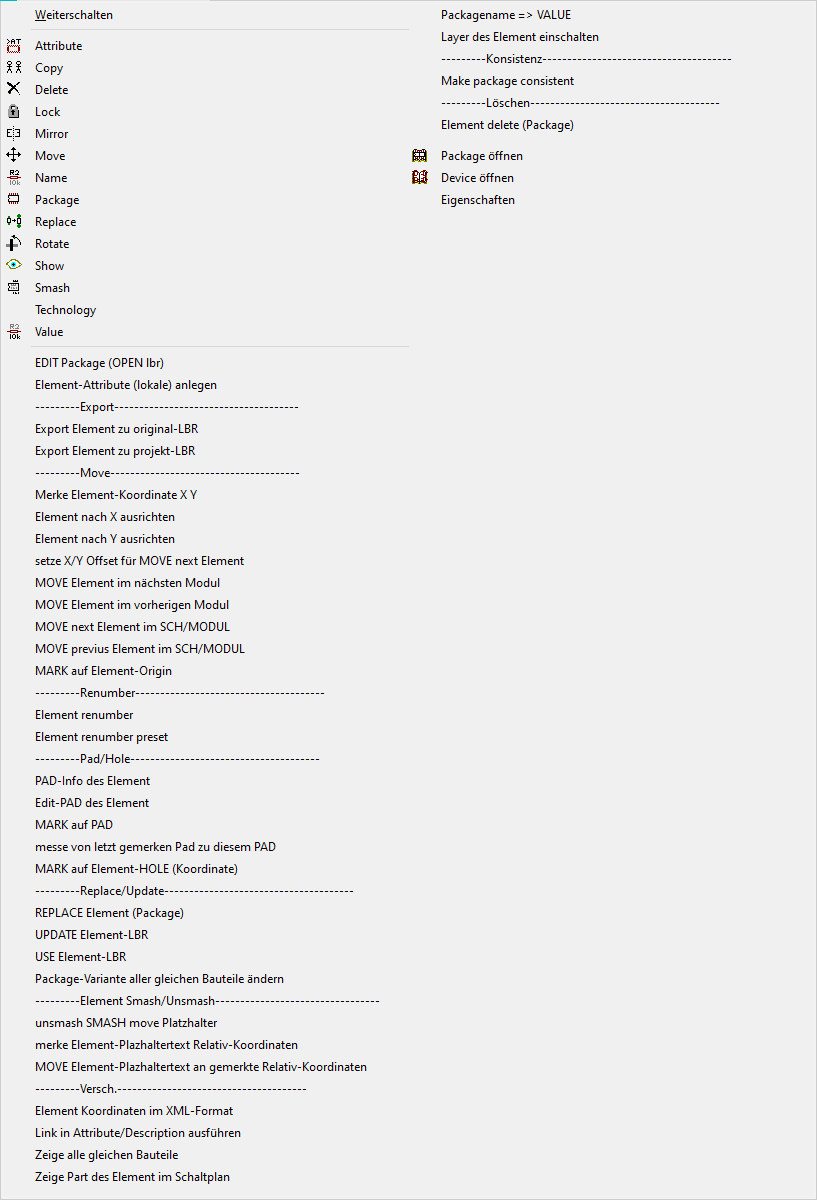

ELEMENT/Package	Die mechanische Abbildung des Bauteil. Auch hier um ein paar brauchbare Funktionen erweitert.

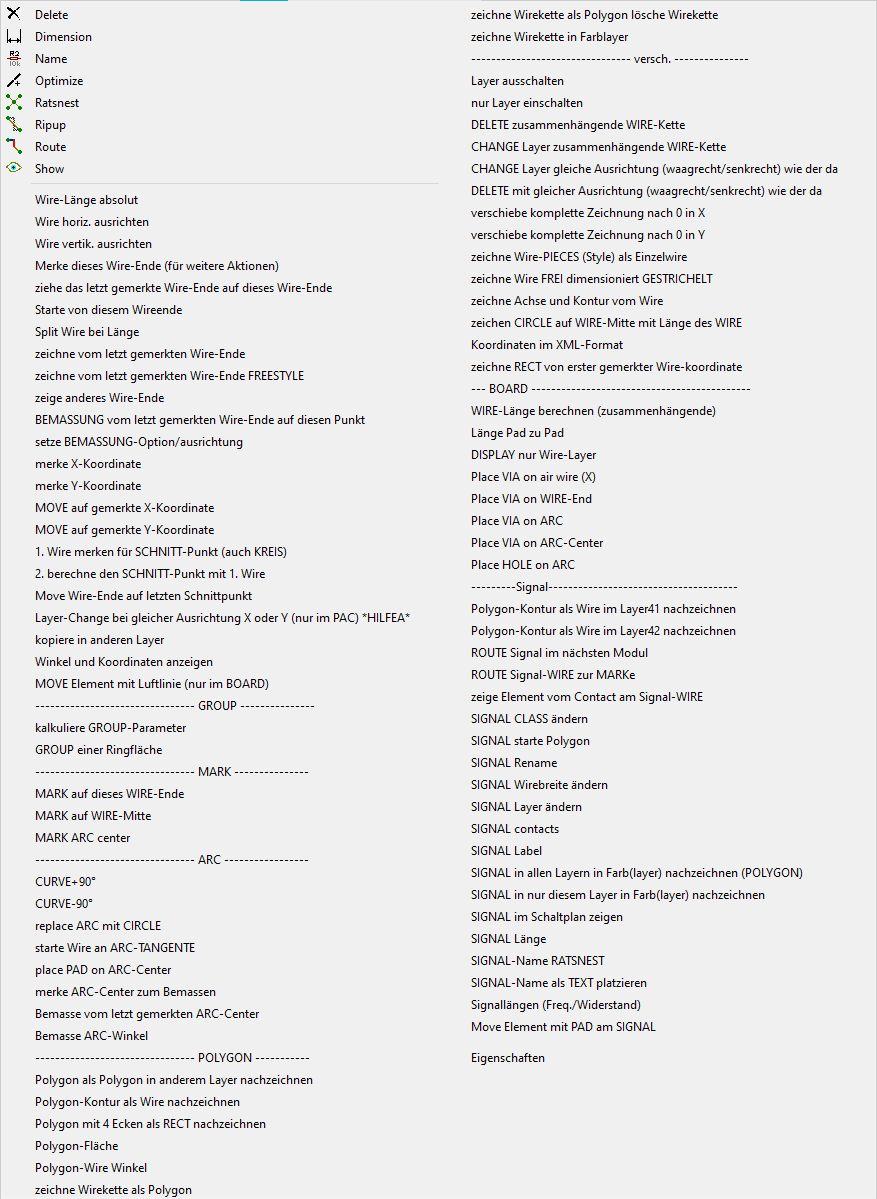

SIGNAL/wire	SIGNAL eine Untermenge des WIRE als elektrische Verbindung von Kontakt zu Kontakt (Pad/Smd).

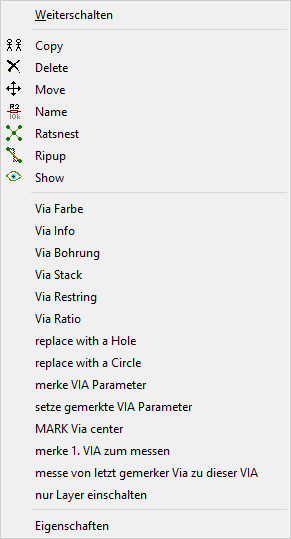

VIA	Via (Durchkontaktierung) eine Untermenge des Signal, zum Verbinden von elektrischen Kupferlagen (Layern).
HOLE	Hole Befestigungsbohrungen ohne Kupfer am Außenumfang.
POLYGON/wire	Polygon eine Übergeordnete Struktur des WIRE. Kann ein Plain- oder Signal-Polygon sein. Mit NAME auf einen Wire der Polygon-Kontur kann das Polygon einem Signal zugeordnet werden. Nur Polygone in den Layern 1 bis 16 können einem Signal zugeordnet werden.
RECTANGLE	Rechteck ein reines Zeichenelement und kann nicht an einem Signal angebunden werden. Soll eine rechteckige oder quadratische Fläche an ein elektrisches Signal angebunden sein, dann gibt es eine Funktion das RECT als Polygon zu zeichnen. Anschließend kann es mit Name einem SIGNAL* zugewiesen werden. * Nur Polygone in den Layern 1 bis 16 können einem Signal zugeordnet werden.
TEXT	Text um einige Funktionen erweitert die sehr Nützlich sein können.
WIRE	Wire allgemein, entweder Plain oder ein Signal-Polygon. Hier auch ein paar Konstruktions-Funktionen. Auch ARC gehört zum WIRE_Objekt, er besitzt als zusätzliche Eigenschaft eine Krümmung.
