Meine persönliche EAGLE CAD-Seite

Kontext-Menü aller Objekte im Schaltplan

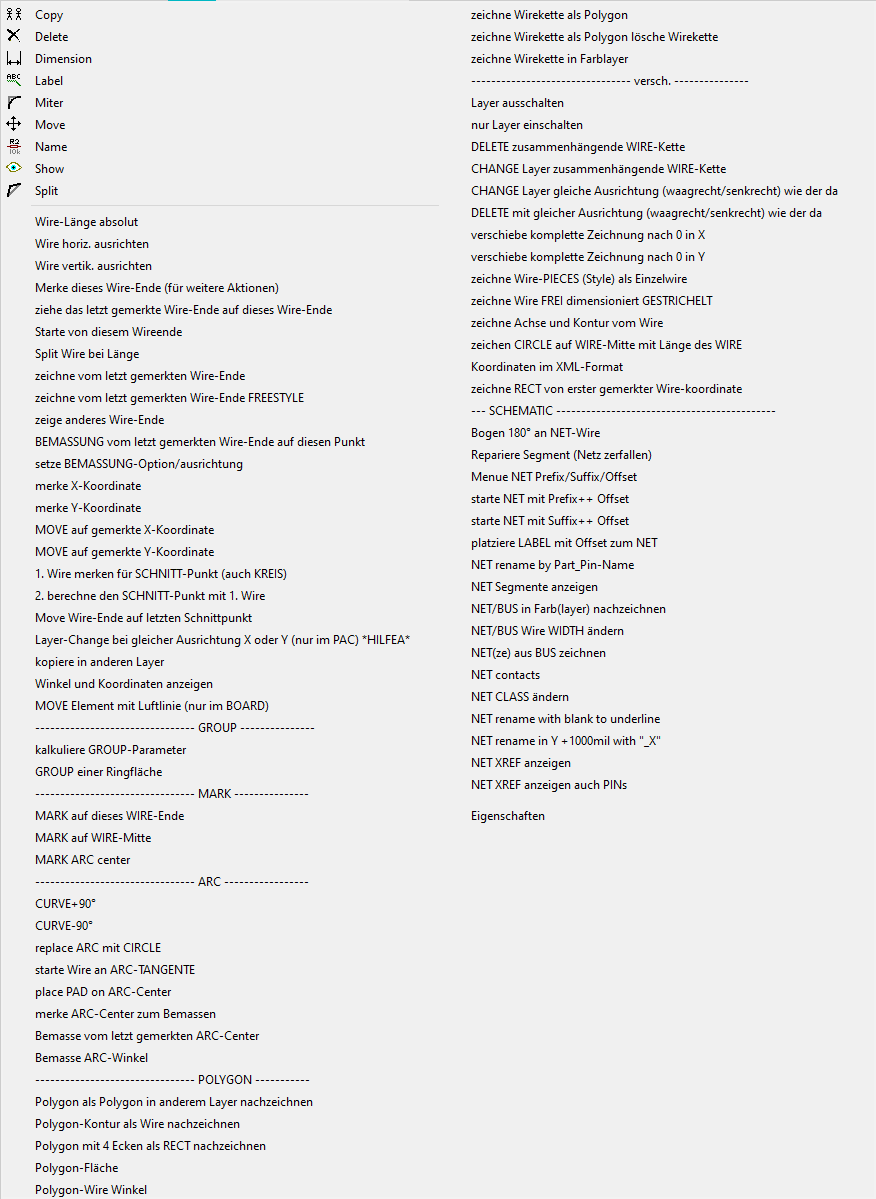

BUS/wire	Bus ein Übergeordneter WIRE Ein BUS-Wire ist ein Container der Netze enthalten kann. Bietet die Möglichkeit mehre Netze (Namen) eines Daten- Adress- Controll-Bus darzustellen. Damit können mehrere Netze als eine Linie dirch dan Schaltplan gezeichnet werden. Die Netze gehen an geeigneter Stelle als eigenständige Linie vom Bus ab an den Pin mit dem das Netz verbunden werden soll. Mancht Schaltpläne Übersichtlicher da nicht zig Linien parallel im Schaltplan gezeichnet werden müssen.

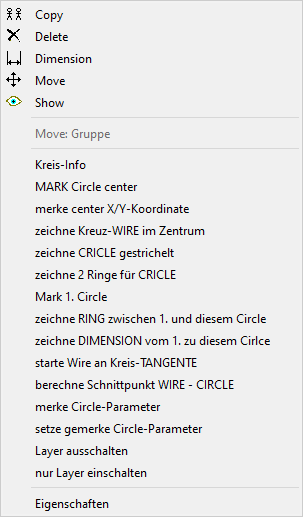

CIRCLE	Ein paar Konstruktions-Funktionen mit und für Circle (Kreis).

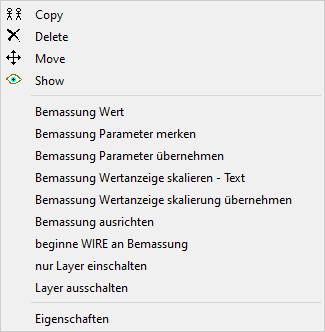

DIMENSION	Ein paar zusätzliche Funktionen für die Dimension (Bemaßung).
FRAME	Für Zeichnungsrahmen, hier sind alle Möglichkeiten schon integriert.

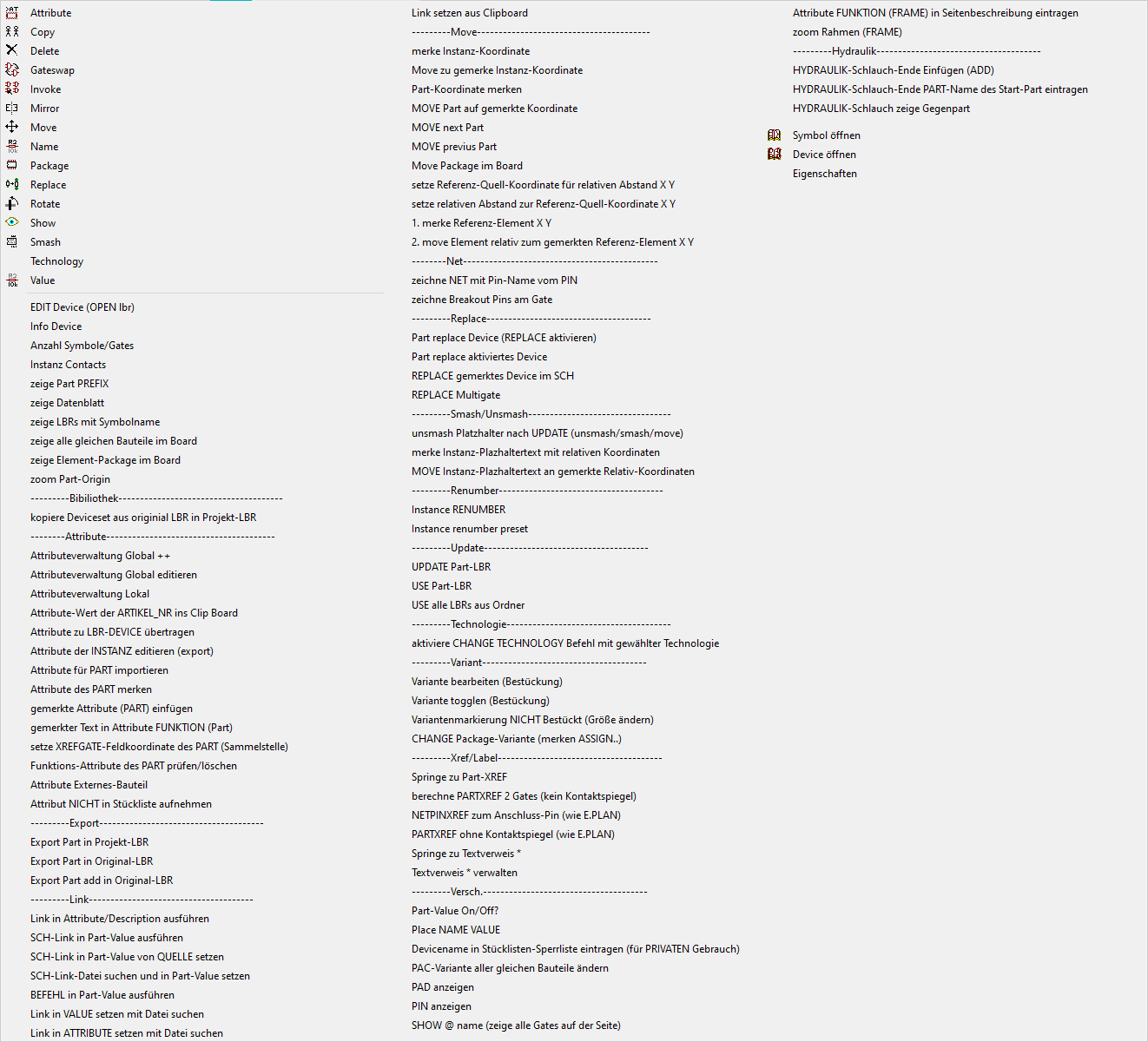

INSTANC/Part	Das Symbol des Gates eines Part (Bauteil).

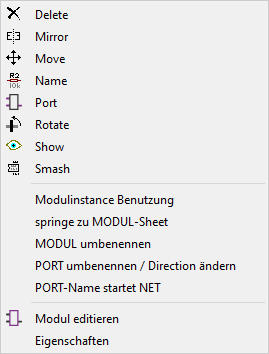

MODULINSTANC	Modul als Container für eine Schaltplan-Untergruppe. Besonders wichtig die Möglichkeit einen PORT des Modul zu verändern oder zu löschen. Ist in EAGLE nicht integriert, deshalb als ULP-Funktion.

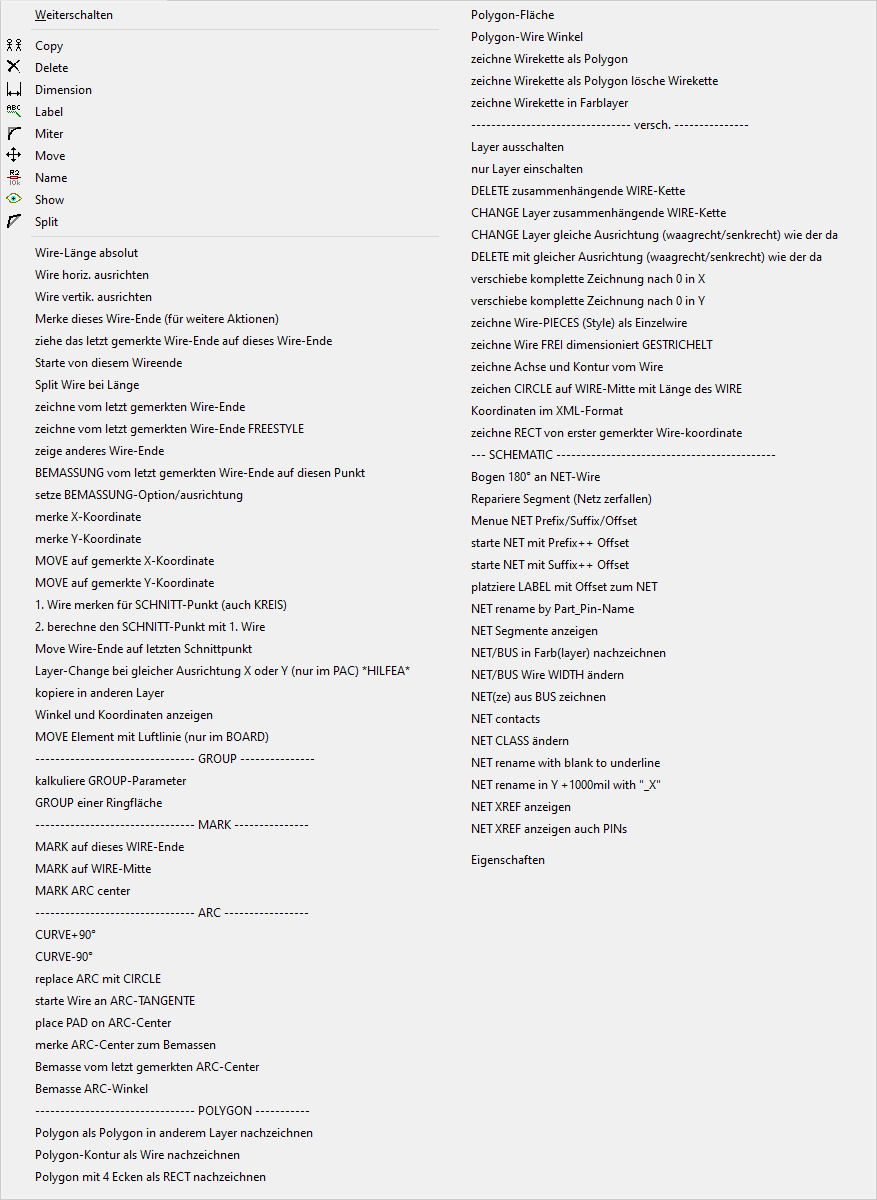

NET/wire	NET eine Übergeordnete Struktur des WIRE als elektrische Verbindung von Pin zu Pin.

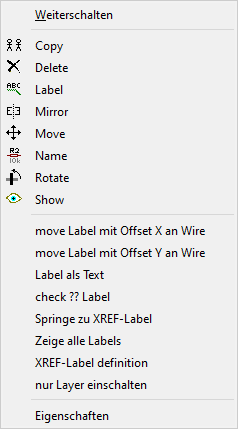

LABEL	Label als Anzeige des Netznamen oder Querverweis eines Netz.

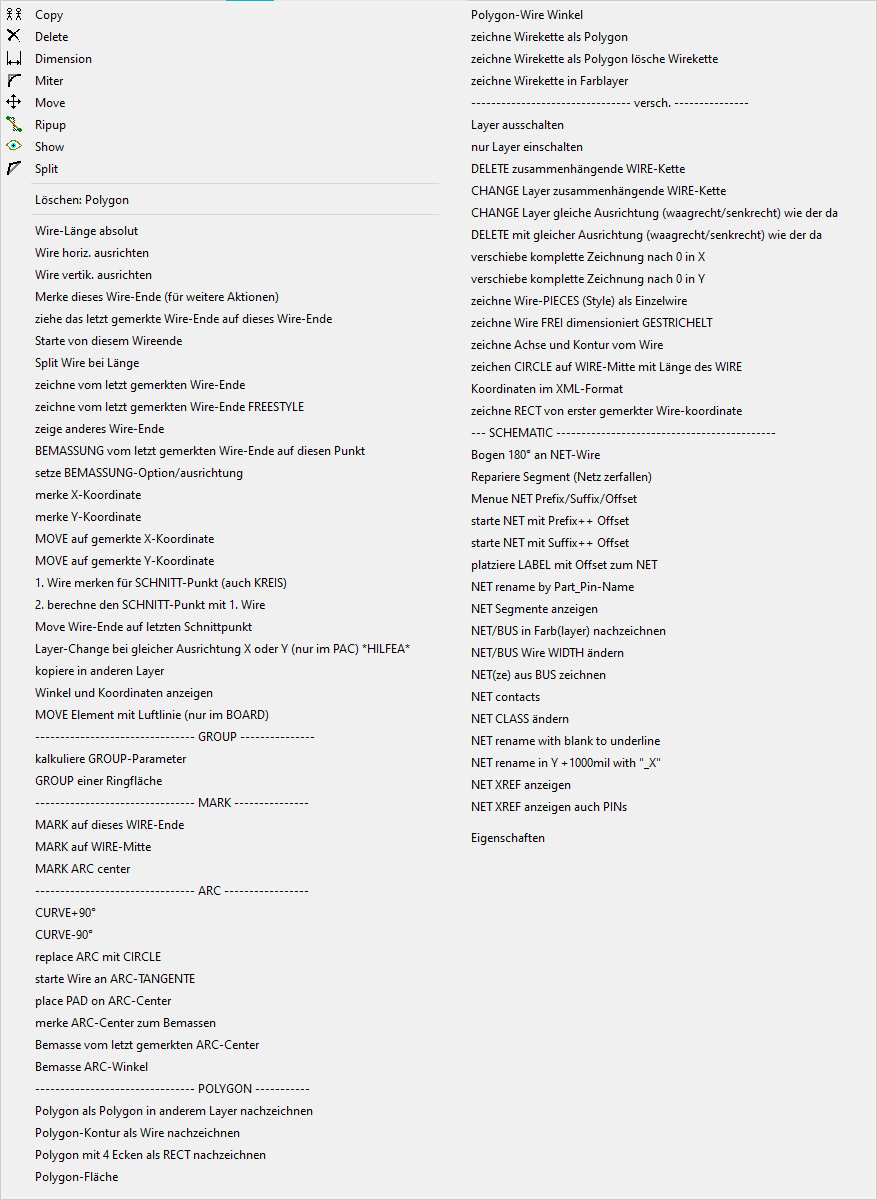

POLYGON/wire	Polygon eine Übergeordnete Struktur des WIRE.

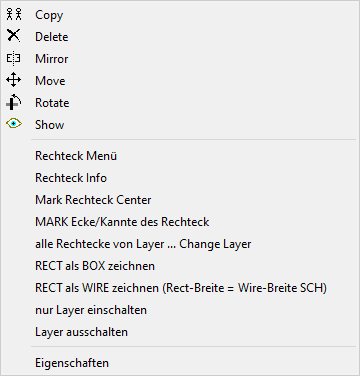

RECTANGLE	Rechteck

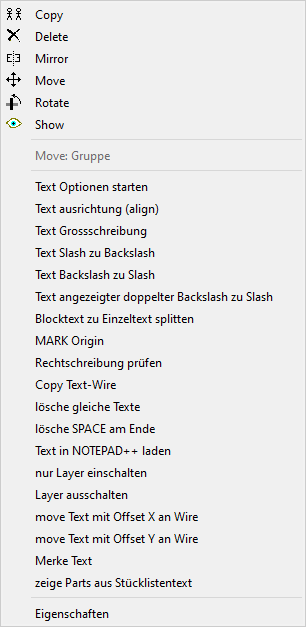

TEXT	Text um einige Funktionen erweitert die sehr Nützlich sein können.

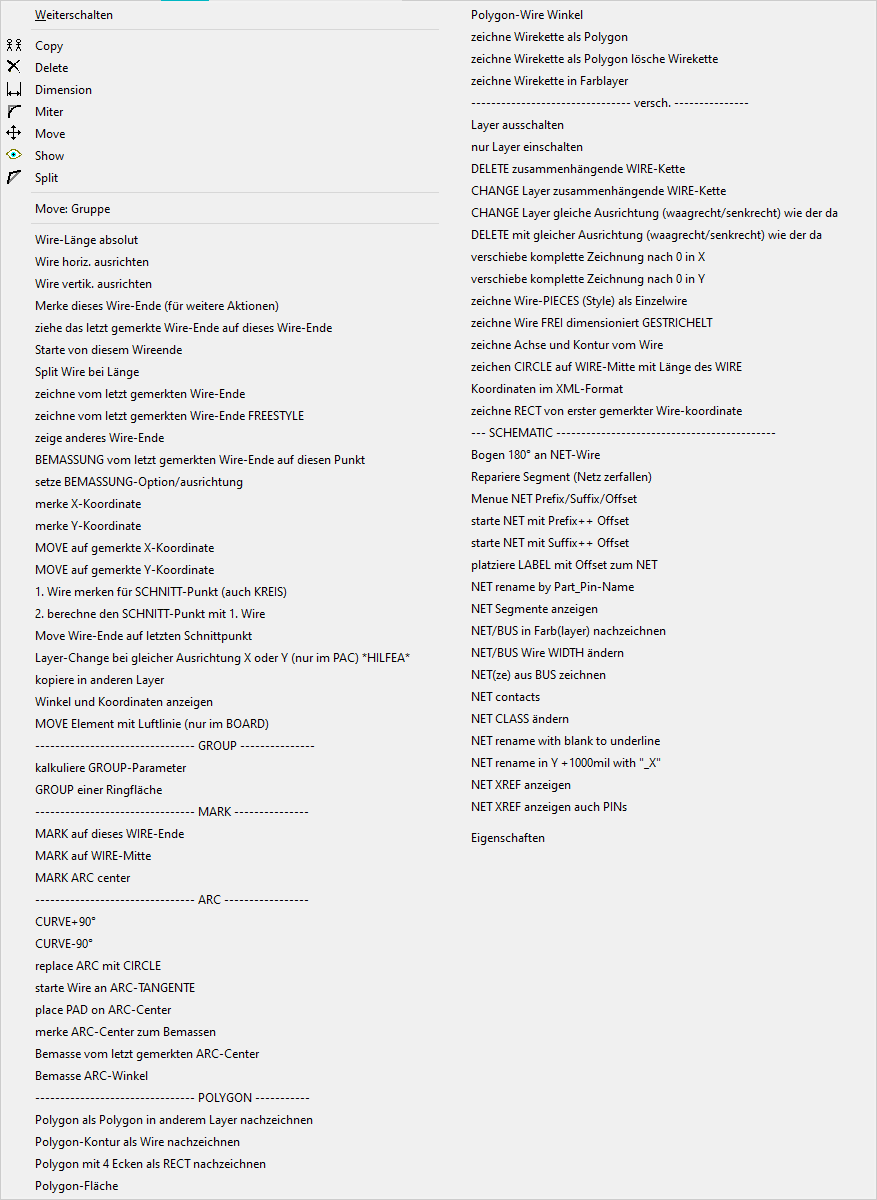

WIRE	Wire allgemein, von Plain über Bus bis Net und Polygon hier auch ein paar Konstruktions-Funktionen. Auch ARC gehört zum Wire, er besitzt als zusätzliche Eigenschaft eine Krümmung.
