Meine persönliche EAGLE CAD-Seite

Kontext-Menü des SYMBOL

CIRCLE	Ein paar Konstruktions-Funktionen mit und für Circle (Kreis).

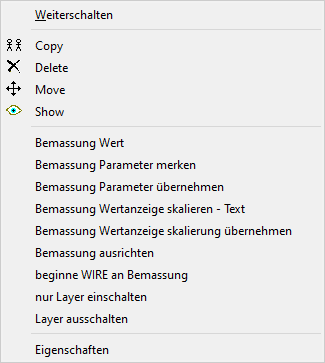

DIMENSION	Ein paar zusätzliche Funktionen für die Dimension (Bemaßung).
FRAME	Für Zeichnungsrahmen, hier sind alle Möglichkeiten schon integriert.

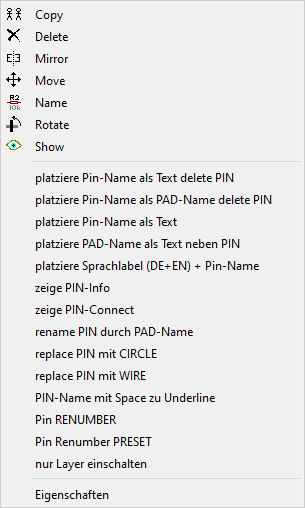

PIN	PIN der Kontaktpunkt für ein NET im Symbol / Schaltplan.
POLYGON/wire	Polygon eine Übergeordnete Struktur des WIRE. Kann hier nur ein Plain-Polygon sein. Schließt das Polygon einen PAD/SMD ein, gehört es im Board zu diesem Kontakt. Damit kann man beliebige Formen von PAD/SMD erzeugen.

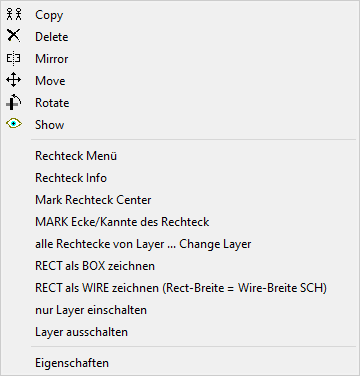

RECTANGLE	Rechteck ein reines Zeichenelement. Auch hier ein paar nützliche Funktionen.

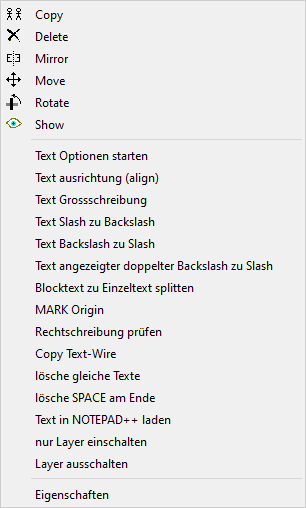

TEXT	Text um einige Funktionen erweitert die sehr Nützlich sein können.
WIRE	Wire allgemein, entweder Plain oder ein Polygon-Wire. Hier auch ein paar Konstruktions-Funktionen. Auch ARC gehört zum WIRE, er besitzt als zusätzliche Eigenschaft eine Krümmung.
