Meine persönliche EAGLE CAD-Seite
|

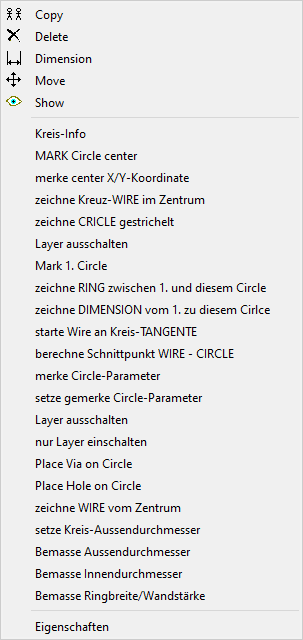

CIRCLE
|
Ein paar Konstruktions-Funktionen mit und für Circle (Kreis). Circle ein reines Zeichenelement und kann nicht an einem Signal angebunden werden. Soll eine Kreisfläche an ein elektrisches Signal angebunden sein, dann muss daraus ein Kreis erzeugt werden, der aus 2 ARCs mit 180 Grad besteht. Anschliessend kann dieser "Kreis" mit Name einem Signal* zugewiesen werden. |
|

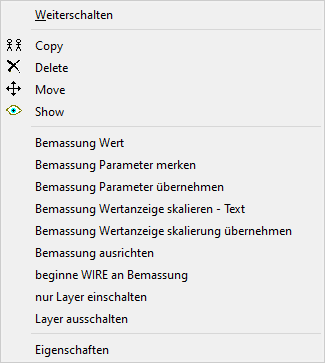

DIMENSION
|
Ein paar zusätzliche Funktionen für die Dimension (Bemaßung). |
|
FRAME
|
Für Zeichnungsrahmen, hier sind alle Möglichkeiten schon integriert. |
|

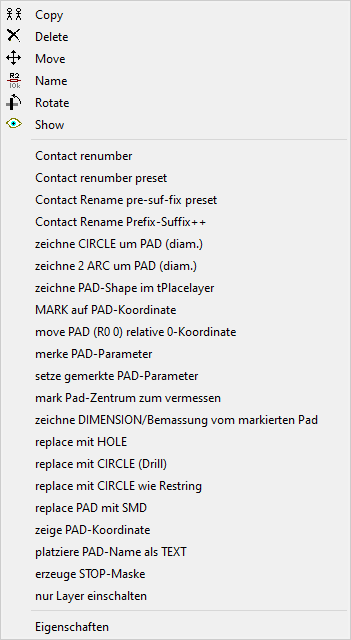

PAD
|
PAD zum Verbinden von elektrischen Anschlüssen. SIGNAL verbindet Kontakte (PAD/SMD). |
|

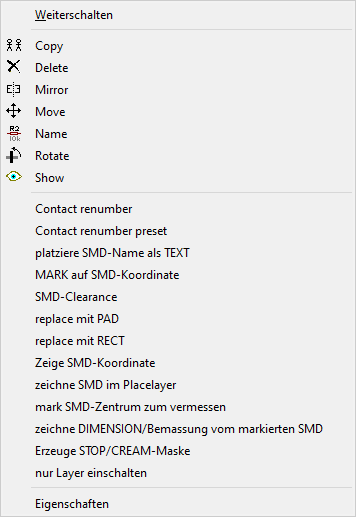

SMD
|
SMD zum Verbinden von elektrischen Anschlüssen. SIGNAL verbindet Kontakte (PAD/SMD). |
|

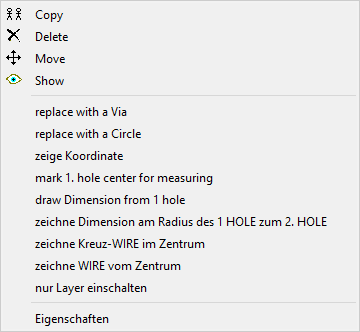

HOLE
|
Befestigungsbohrungen ohne Kupfer am Außenumfang. |
|

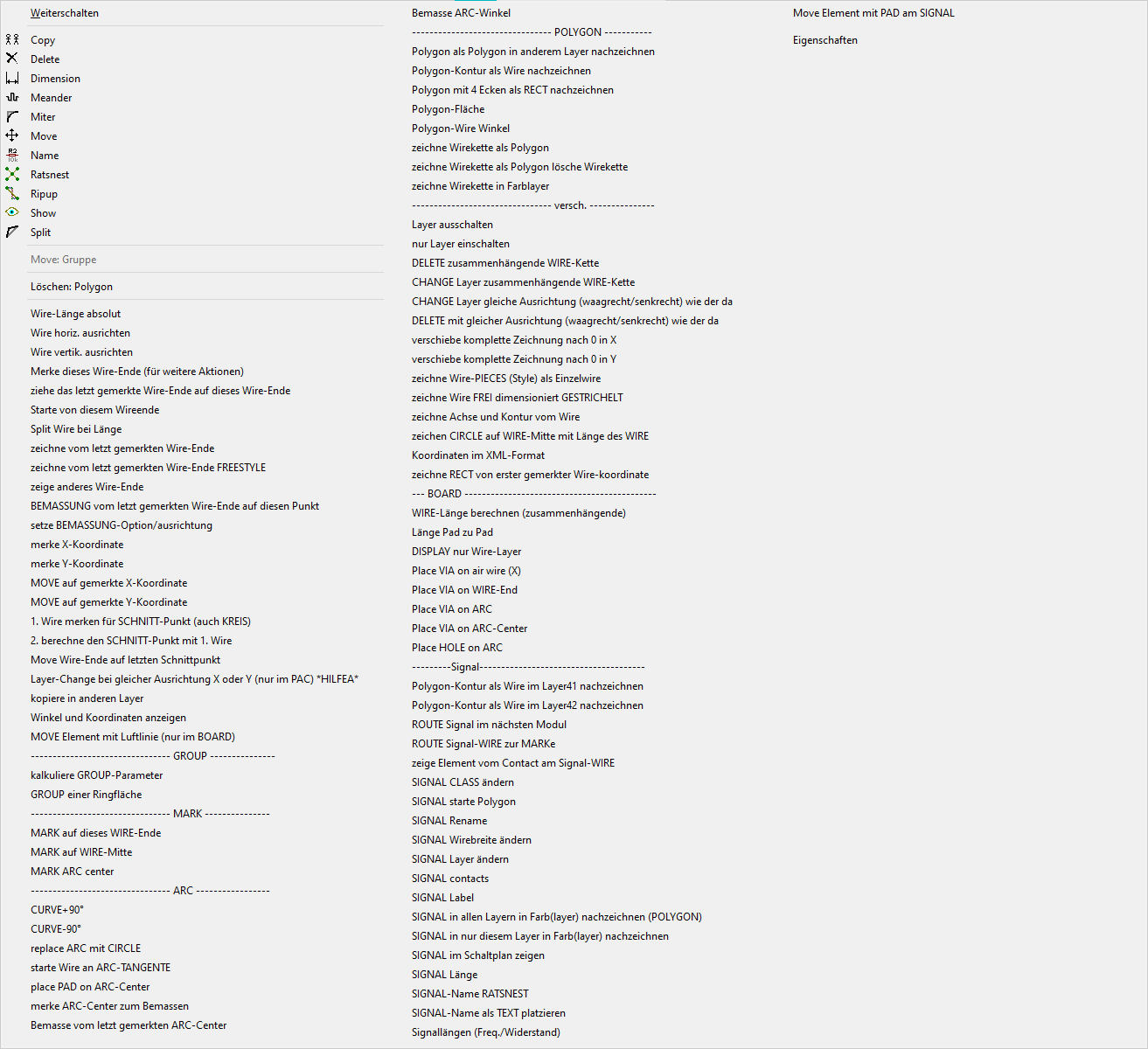

POLYGON/wire
|
Polygon eine Übergeordnete Struktur des WIRE. Kann ein Plain- oder SIGNAL-Polygon sein. Mit NAME auf einen WIRE der Polygon-Kontur geklickt, kann das Polygon einem SIGNAL zugeordnet werden. Nur Polygone in den Layern 1 bis 16 können einem Signal zugeordnet werden. |
|
RECTANGLE
|

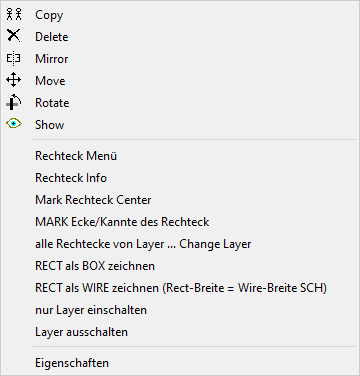

Rechteck ein reines Zeichenelement und kann nicht an einem Signal angebunden werden. Soll eine rechteckige oder quadratische Fläche an ein elektrisches Signal angebunden sein, dann gibt es eine Funktion das RECT als Polygon zu zeichnen. Anschließend kann es mit Name einem SIGNAL* zugewiesen werden. * Nur Polygone in den Layern 1 bis 16 können einem SIGNAL zugeordnet werden. |
|

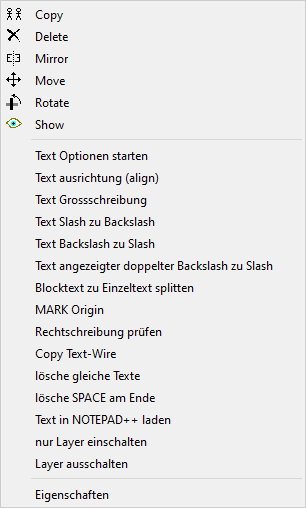

TEXT
|
Text um einige Funktionen erweitert die sehr Nützlich sein können. |
|

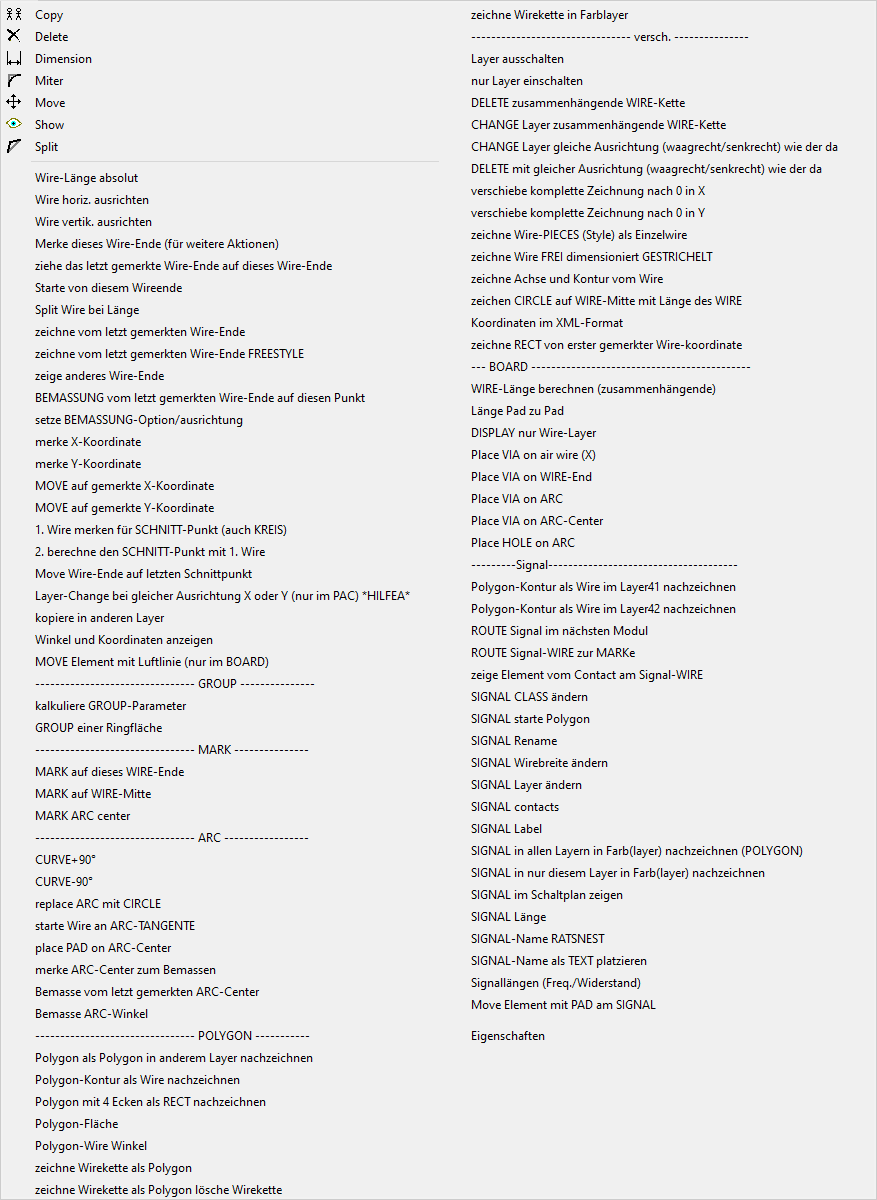

WIRE
|
Wire allgemein, entweder Plain oder ein Polygon-Wire. Hier auch ein paar Konstruktions-Funktionen. Auch ARC gehört zum WIRE, er besitzt als zusätzliche Eigenschaft eine Krümmung. |
