der Adler lebt weiter

Das TEXT-BUTTON-MENUE im DEVICE

Hier meine persönlichen Einstellungen im Device-Editor.

Projekt EAGLE-Projekt Log:
Damit kann für ein Projekt die aufgewendete Zeit ermittelt werden,
um als Dienstleiser mit dem Auftraggeber auf Zeitbasis abzurechnen.
Einstellungen für das aktuelle Projekt vornehmen.

SVN Subversions-Kontrolle:
Diese Funktionen sind nur für die Anwender interassant, die SVN (Subversion-Verwaltung) benutzen um die Dateien auf einem
Netzlaufwerk (Server) ablegen, und auch nur wenn mehrere Anwender mit EAGLE gleichzeitig an Bibliotheken arbeiten.

Sonst kann es vorkommen dass mehr als ein Anwender die gleiche Bibliothek geöffnet hat und daran Änderungen (neue Bauteile
anlegen oder Symbole und Packages abändern) vor nimmt. Und wer hier als letztes speichert, der überschreibt die vorher
gespeicherte Datei.
Anschliessend ein aktualiesieren mit SVN und das Chaos beginnt.
Um das zu verhindern, hab ich ein ULP geschrieben das erst über SVN nachfragt ob die gewünschte LBR schon von einem
anderen Anwender geüffnet und gelockt ist. Ist das der Fall, dann wird angezeigt welcher Anwender an welchem Rechner
die Datei schon offen und gelockt hat. In diesem Fall die die LBR sofort wieder geschlossen.
Ist die Datei von keinem anderen anwender geöffnet, dann wird diese Datei bei SVN als gelockt gemeldet.
Hat der Anwender seine Arbeiten beendet und die LBR gespeichert, dann muß mit dem Menüeintrag
freigeben/schliessen unlock die Datei auf den Server übertragen und wieder freigegeben (unlock) werden.
Wird einfach das Editorfenter mit CLOSE oder mit dem Schliesskreuz (Windowsfenter rechts oben) beendet (geschlossen)
dann bleibt die Datei in SVN gelockt (gesperrt) und kein anderer Anwender kann die Datei öffnen.
Um zu verhindern, dass eine Datei auf Ewig gesperrt ist, könnte ja sein der Kollege ist Krank, im Urlaub oder
verlässt die Firma, dann gibt es die Möglichkeit SVN lock stehlen
Das sollte aber nur mit Absprache der Kollegen angewendet werden, damit man sich nicht trotzdem die LBRs gegenseitig
zerschiesst.

Stückliste Stücklisten:
Exportieren diverser Stücklistenfomate und Stückliste in der Zeichnung erzeugen.

Layer Layer Ein/Ausschalten und Layerfarben
so wie Farbpaletten editieren.

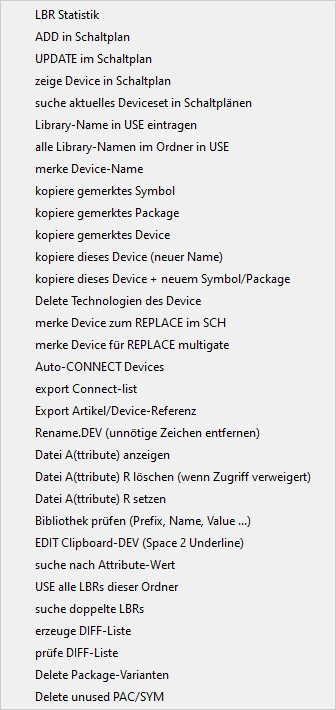

Bibliothek Bibliotheken verwalten, benutzen, editieren.

DEV SYM Wechsle vom aktuellen Device zum Symbol das dieses Device benutzt.
Besitzt das Device mehr als ein Symbol, öffnet sich eine Menü zum
auswählen des Symbol das man öffnen möchte.

DEV PAC Wechsle vom aktuellen Device zum Package das dieses Device benutzt.
Besitzt das Device mehr als ein Package (Variant), öffnet sich ein
Menü zum ählen des Package das man öffnen möchte.

blättern vor Ein Symbol vor blättern.

blättern zurück Ein Symbol zurück blättern.

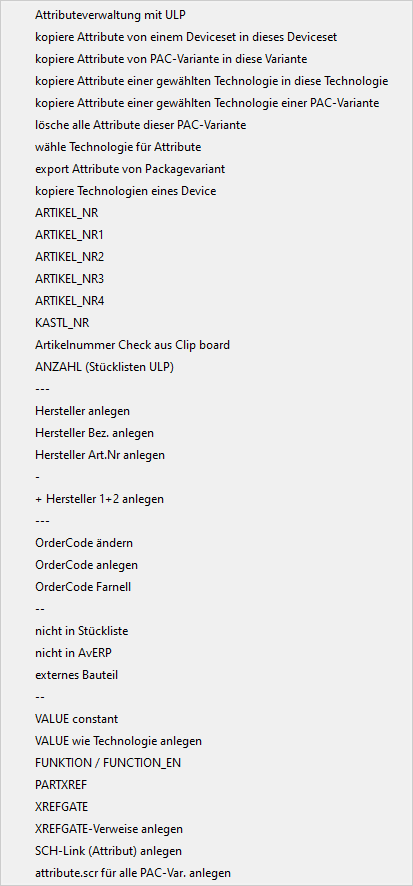

Attribute Attribute

Text Die Möglichkeiten Texte zu bearbeiten sind etwas mager ausgefallen.
Mit ein paar ULPs wird hier Abhilfe geschaffen.

Link Platziere die Platzhaltertexte >NAME und >VALUE und
Andere im richtigen Layer und einheitlicher Größe.

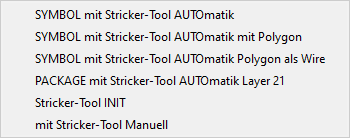

DXF imp Das import-powertool-dxf2scr.ulp startet die Dxf2scr.exe um DXF-Daten zu einem Eagle-Script zu
konvertieren und das erzeugte Script einzulesen.

Dxf2scr.exe ist ein Teil der EAGLE_PCB_Power_Tools von Falk Stricker .

BSDL imp. Mit Hilfe einer BSDL-Datei (Boundary Scan Description Language kann die Zuordnung (CONNECT)
zwischen PIN- und PAD-Namen automatisch erzeugt werden.
Das macht besonders bei Bauteilen mit bis zu hunderten von PINs/PADs Sinn, vorausgesetzt für
das Bauteil gibt es eine entsprechende BSDL-Datei.
Bei hochpoligen ICs (Processoren) ergibt sich aus der Anzahl der Pins die Notwendigkeit dass die
Pin-Namen lang und unübersichtlich werden, und sich oft nur in einer Ziffer unterscheiden.
Muss die CONNECT-Liste von Hand eingegeben werden, ist hier die Gefahr gegeben dass man sich mal
verklickt und die Liste Fehlerhaft ist.
Was dann später bei der Inbetriebnehmen der Schaltung zum Ausfall der Platine führen kann.
Eine Fehlersuche ist dann extrem schwierig.
Mit einer BSDL-Datei kann die CONNECT-Liste automatisch generiert werden ohne die Gefahr einer
fehlerhaften Zuordnung.

del Variant Das Löchen von Varianten gestalltet sich bei mehreren Dutzend Varianten zu einer Fleißaufgabe.
Hier macht einem ein kleines ULP mit entspr. Dialogmenü das Leben leichter.

Elektroplan Spezielles ULP zum Erstellen von Bibliothekbauteilen für Elektroschaltpläne.

Check Prüfe diverse Zeichenobjekte nach einheitlichen Vorgaben mit Hilfe eines ULP.
Die zu prüfenden Objekte und deren Parameter können im Quelltext des ULP
eingestellt werden.

LBR Notepad++ Die XML-Datei der Bibliothek in den Notepad++ Editor laden.

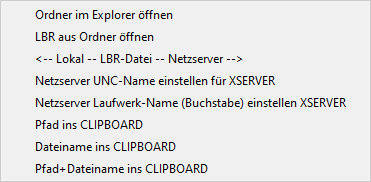

Verzeichnis Um einfach an das Verzeichnis des Projekt zu gelangen, und nicht in langen Pfadnamen
im Explorer herumklicken zu müssen, hab ich mir ein paar ULPs gestrickt.
Auch zum Sichern der Daten auf ein Netzlaufwerk oder einen USB-Stick reicht hier
ein Mausklick.

Backup Leider haben die Entwickler vergessen eine einfache Möglichkeit zum laden von
Backup-Dateien einzubauen. Eagle erzeugt bei jeder Speicherung eine Backup-Datei,
erkennbar an .s#1 bis .s#9.
Ist Autobackup eingeschaltet und wird nicht innerghalb der vorgegebenen Zeit
manuell gespeichert, dann erzeugt Eagle eine .s## Datei.
Diese Datei ist dann besonders interessant, falls Eagle abgestürzt ist oder sich
auf Grund eines Fehlers in einem ULP *aufhängt.

* Hier muß der Author des ULP darauf achten, keine Endlosschleifen zu programmieren.

DEL Backup Löscht alle Backup-Dateien im aktuellen Ordner.
Auch das Autobackup.

DEL Deviceset Löscht das komplette DEVICESET, also auch die dazugehörigen Symbole und Package-Varianten.
Eine Möglichkeit aus einer bestehenden Bibliothek nicht benötigte Bauteile komplett zu löschen um
die Bibliothek zu verkleinern. Auch um Speicherplatz zu sparen.
Mit doppelter Sicherheitsabfrage. Damit niemand behauptet das war ich nicht. ;-)

in ULP such. Spezielle ULPs zum suchen und Editieren von und in ULPs, SCRs.
Weitere Infos im Quelltext der einzelnen ULPs.

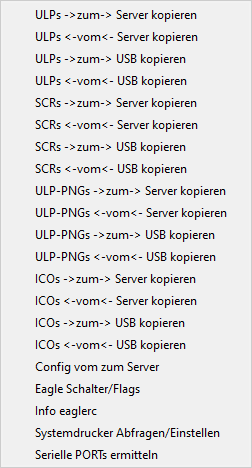

System Kopieren von System-Dateien wie ULPs, SCRs PNGs und Icons.
Konfigurieren der Lokalen- und Netzlaufwerk-Pfade.
Ermitteln der eaglerc.usr-Datei der aktuellen *aktiven EAGLE-Instanz.
Systemdrucker Abfragen.
Serielle PORTs ermitteln mit wmic_seriell-port_ermitteln.ulp für
die eagle-serial-read.exe.

*aktive EAGLE-Instanz:
Benutzt man wie ich 3 EAGLE-Instanzen gleichzeitig, möchte man u.U.
die aktuell benutzte eaglerc.usr ermitteln.
Das kann mit dem Windows-Tool WMIC erledigen.
Weiter Infos dazu im wo-laeuft-eagle.ulp

Projekte Um einfach an das Verzeichnis des Projekt zu gelangen, und nicht in langen Pfadnamen
im Explorer herumklicken zu müssen, hab ich mir ein paar ULPs gestrickt.
Auch zum Sichern der Daten auf ein Netzlaufwerk oder einen USB-Stick reicht hier
ein Mausklick.

refresh Beim öffnen eines Editorfenster wird die eagle.scr ausgeführt die auch die Anweisungen für den Aufbau dieses
Textbutton-Menu enthält. Bei jedem Wechsel zwischen LBR- SYM- PAC- und DEV-Editor bedeutet das, dass ein
Editorfenster neu geöffnet und wie oben beschrieben die eagle.scr ausgeführt wird.
Gelegentlich kann es vorkommen, dass das Textbutton-Menu nicht zum Editorfenter passt. Hier läuft dann bei der
Ausführung des SCRIPT etwas schief. Wann und warum konnte ich bis jetzt nicht eruieren.
Sollte es mal der Fall sein, dass das Textbutton-Menu nicht zum geöffneten Editorfenster passt, dann einfach
diesen Button anklicken und das Textbutton-Menu wird aktuallisiert.
Das klappt immer, weil einfach die eagle.scr aufgerufen wird. ;-)
Hier kann ich nur eine Vermutung anstellen, nämlich dass das SRIPT u.U. zum falschen Zeitpunkt ausgeführt
oder das Textbutton-Menu nicht aufgefrischt wird.
