Meine persönliche EAGLE CAD-Seite

Das TEXT-BUTTON-MENUE im SCH

Hier meine persönlichen Einstellungen im Schaltplan-Editor.

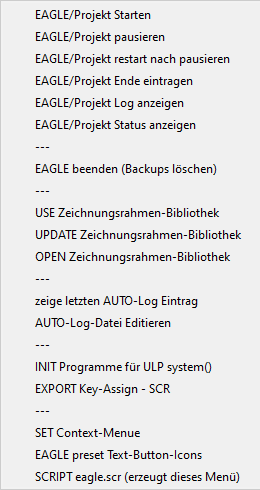

	Projekt EAGLE-Projekt Log: Damit kann für ein Projekt die aufgewendete Zeit ermittelt werden, um als Dienstleiser mit dem Auftraggeber auf Zeitbasis abzurechnen.

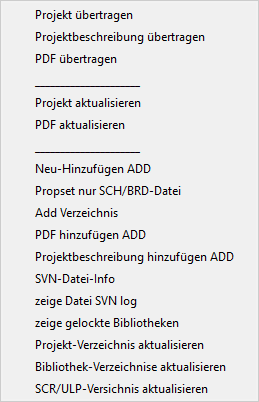

	SVN Subversions-Kontrolle: Damit werden die Daten mit SVN von und zum Server übertragen.

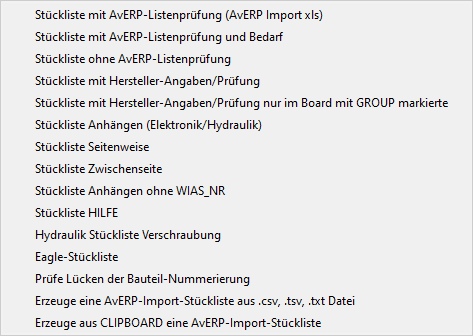

	Stückliste Stücklisten: Exportieren diverser Stücklistenfomate und Stückliste in der Zeichnung erzeugen.

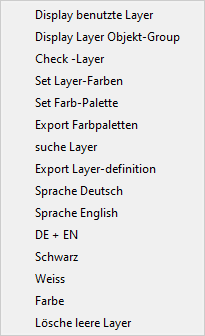

	Layer Layer Ein/Ausschalten und Layerfarben so wie Farbpaletten editieren.
	Grid/Raster Das GRID und die Arbeitsfenster-Hintergrundfarbe.
	Fangmodus Der Fangmodus und Selektierung.

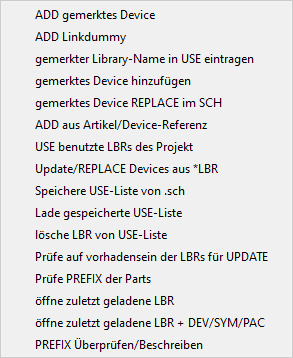

	Bibliothek Bibliotheken verwalten, benutzen, editieren.

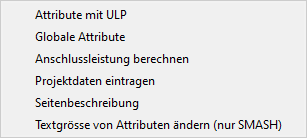

	Attribute Globale und Lokale Attribute verwalten.

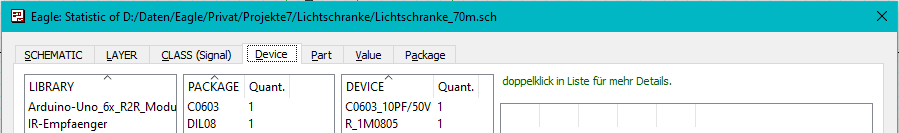

	Statistic Statistiken des Schaltplan bezogen auf Layer, Net-CLASSen, Devices, Parts, Values, Packages die in diesem Schaltplan benutzt werden.
	List Excel Listet Bauteile zum Importieren in eine Excel-Tabelle.
	blättern vor Eine Schaltplanseite vor blättern.
	blättern zurück Eine Schaltplanseite zurück blättern.
	Seite einfügen Eine Schaltplanseite einfügen oder anhängen.
	Module Schaltplan-Module und NET-Portname suchen.
	Index Seitenindex erstellen. Erstellt den Index für die Schaltplanseiten. Weitere Infos hier

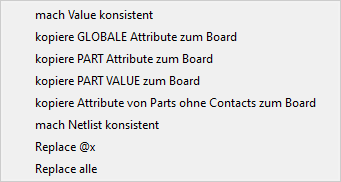

	Konsistenz Stellt die Konsistenz zwischen Schaltplan und Board wieder her. Dazu muss man in mehreren Schritten vorgehen. Nur wenn Schaltplan und Board Konsistent sind, ist auch Garantiert dass das Layout den Vorgaben des Schaltplan entspricht. Also die Bauteile den gleichen Namen und Value bsitzen, die Attribute der PARTs und ELEMENte, so wie die NET- und SIGNAL-Namen gleich sind.

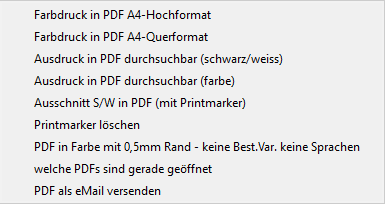

	SCH PDF Gibt den Schaltplan als PDF-Datei aus.
	SCH LBR Erzeugt aus der Schaltplanseite oder einer GROUP ein Device in einer Birbliothek. Damit kann eine komplette Seite oder eine markierte Gruppe als Symbol und Device angelegt werden, um für einen Übersichtsplan eine Baugruppe zu erstellen. Nicht benötigte Zeichenelement können dann noch im Symbol-Editor entfernt oder neue Zeichenelemente hinzugefügt werden.
	XML Notepad Bei Zeichnungsladefehlern oder für sonstige Zwecke, kann die XML-Datei des Schaltplan in Notepad++ geladen werden. Unter bestimmen Situationen kann es sein, dass man die XML-Datei editieren muß, und dazu ist der Notepad++ hervorragend geeignet, da er die XML-Syntax farblich kennzeichnen kann. Nach dem Bearbeiten und speichern der bearbeiteten XML-Datei nicht vergessen die Datei im SCH-Editor neu zu laden, da EAGLE die Änderungen ausserhalb des Programm nicht erkennen kann.
	CAM-Daten Erzeugt die Fertigungsdaten für den Leiterplattenhersteller. Benötigt werden die GERBER- und die EXCELLON-Daten. GERBER-Daten beschreiben das Kupfer je Lage und je nach Bedarf die Lötstopmasken und den Bestückungsdruck. Des Weiteren können auch Lötpastenmaske und Klebemasken benötigt werden. EXCELLON-Daten beschreiben die Bohrkoordinaten und Durchmesser. Auch die Koordinaten und Rotation der Bauteile für Bestückungsautomaten können exportiert werden.
	Bild-Export Erzeugt aus dem Inhalt oder der markierten GRUPPE des Editorfenster eine Bilddatei (.png) mit wählbarer Auflösung. Die Bilddatei kann dann benutzt werden um in einem Dokument oder eine Internetseite die entsprechende Information zu erstellen. Die Grundfunktion wird auch unter Datei Exportieren bereitgestellt.

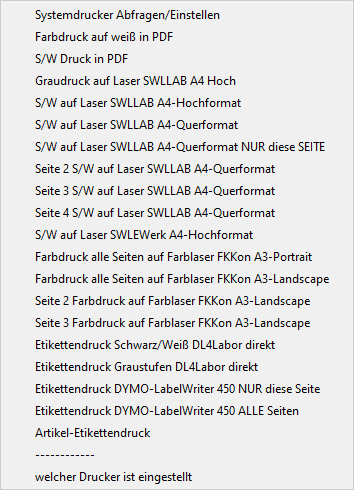

	Drucken Ein Menue um vordefinierte *Druckausgaben zu wählen. Bestimmte Druckereinstellungen und Druckausgaben werden oft gebraucht, und um die Einstellungen im Drucker-Menue nicht umständlich vornehmen zu müssen, gibt es dieses Menü. *Druckausgaben: Welcher Drucker der momentan eingestelle Systemdrucker ist, und welche Drucker im System definiert sind, kann mit dem cmd_wmic-system-defaultdrucker.ulp ermittelt werden.

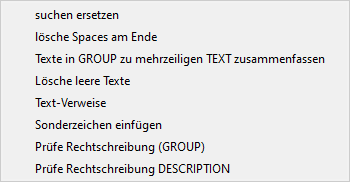

	Text Die Möglichkeiten Texte zu bearbeiten sind etwas mager ausgefallen. Mit ein paar ULPs wird hier Abhilfe geschaffen.

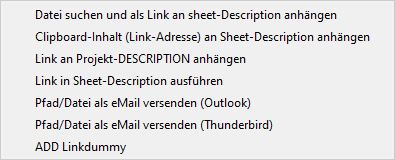

	Link Ein Link ist die Möglichkeit innerhalb der Schaltplandatei einen Verweis zu einer anderen Position auf einer weiteren Schaltplanseite zu setzen Des weiteren kann auch ein Link auf eine andere Datei oder ins WWW gesetzt werden.
	Backup Leider haben die Entwickler vergessen eine einfache Möglichkeit zum laden von Backup-Dateien einzubauen. Eagle erzeugt bei jeder Speicherung eine Backup-Datei, erkennbar an .s#1 bis .s#9. Ist Autobackup eingeschaltet und wird nicht innerghalb der vorgegebenen Zeit manuell gespeichert, dann erzeugt Eagle eine .s## Datei. Diese Datei ist dann besonders interessant, falls Eagle abgestürzt ist oder sich auf Grund eines Fehlers in einem ULP *aufhängt. * Hier muß der Author des ULP darauf achten, keine Endlosschleifen zu programmieren.
	DEL Backup Löscht alle Backup-Dateien im aktuellen Ordner. Auch das Autobackup.

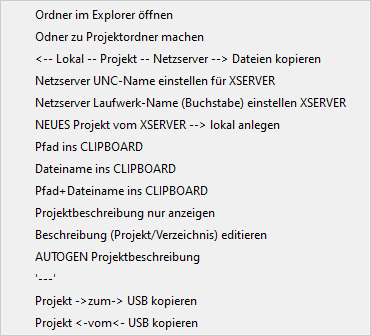

	Verzeichnis Um einfach an das Verzeichnis des Projekt zu gelangen, und nicht in langen Pfadnamen im Explorer herumklicken zu müssen, hab ich mir ein paar ULPs gestrickt. Auch zum Sichern der Daten auf ein Netzlaufwerk oder einen USB-Stick reicht hier ein Mausklick.
	ERC++ Erweiterung des Electrical Rule Check.
	Reverse Importiert eine im Board aus den SIGNALen erzeugte NETzliste. Die Möglichkeit bei fehlendem Schaltplan aus einem Board den Schaltplan wieder zu rekonstruieren. ich brauch nen Plan...

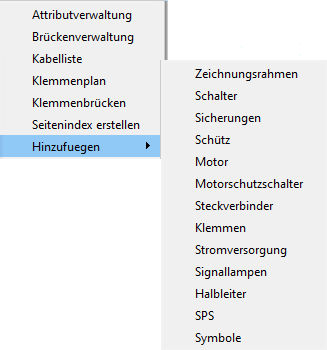

	Elektroplan Spezielle Funktionen für Elektroschaltpläne. Erleichtert das Erstellen und Bearbeiten von Elektroplänen, auch das hinzufügen von vordefinierten Bauteilen.
	ULPs Spezielle ULPs zum suchen und Editieren von ULPs, SCRs, LBRs und Schaltplanseiten. Weitere Infos im Quelltext der einzelnen ULPs.

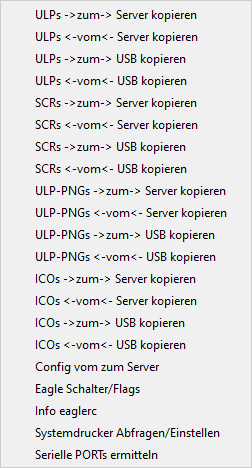

	System Kopieren von System-Dateien wie ULPs, SCRs PNGs und Icons. Konfigurieren der Lokalen- und Netzlaufwerk-Pfade. Ermitteln der eaglerc.usr-Datei der aktuellen *aktiven EAGLE-Instanz. Systemdrucker Abfragen. Serielle PORTs ermitteln mit wmic_seriell-port_ermitteln.ulp für die eagle-serial-read.exe. *aktive EAGLE-Instanz: Benutzt man wie ich 3 EAGLE-Instanzen gleichzeitig, möchte man u.U. die aktuell benutzte eaglerc.usr ermitteln. Das kann mit dem Windows-Tool WMIC erledigen. Weiter Infos dazu im wo-laeuft-eagle.ulp
	Funktionen Spezielle Funktionen als ULP. Berechnen von diversen Bauteilwerten.

Das TEXT-Button-Menü am rechten Arbeitsfensterrand (kann per Drag & Drop) auch an jede andere Seite des Arbeitsfenster geschoben werden.
